De acordo com o modo como o controle do fluxo de instruções de um algoritmo é feito, as estruturas básicas de controle são classificadas em:

• Estruturas sequenciais
• Estruturas de decisão
• Estruturas de repetição

Comandos Compostos:

Um comando composto é um conjunto de zero ou mais comandos, (ou instruções), simples, como atribuições e instruções primitivas de entrada ou saída de dados, ou alguma das construções apresentadas neste capítulo.

Este conceito é bastante simples, e será útil e conveniente nos itens seguintes, na definição das estruturas básicas de controle de execução.

Estrutura Sequencial:

Na estrutura sequencial os comandos de um algoritmo são executados numa sequência pré-estabelecida. Cada comando é executado somente após o término do comando anterior.

Uma estrutura sequencial é delimitada pelas palavras reservadas, (Início e Fim), e contém basicamente comandos de atribuição, comandos de entrada e comandos de saída. Os algoritmos do capítulo anterior são algoritmos que utilizam uma única estrutura sequencial.

Um algoritmo puramente sequencial é aquele cuja execução é efetuada em ordem ascendente dos números que identificam cada passo. A passagem de um passo ao seguinte, é natural e automática, e cada passo é executado uma única vez.

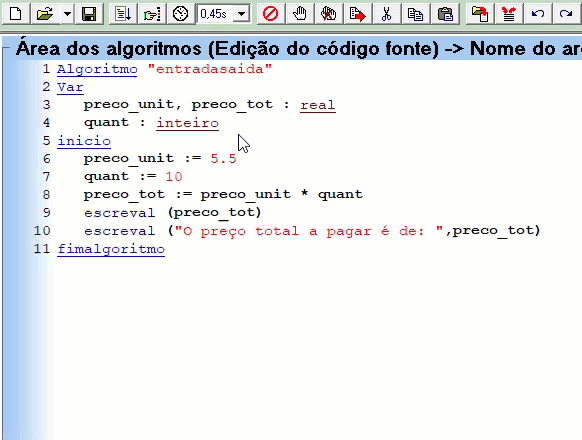

É o que vínhamos fazendo até este momento, observe a sequência de execução de um algoritmo sequencial:

A execução do código ocorre de cima para baixo sem interrupções e repetições.

Estruturas de Decisão

Neste tipo de estrutura o fluxo de instruções a ser seguido é escolhido em função do resultado da avaliação de uma ou mais condições. Uma condição é uma expressão lógica.

A classificação das estruturas de decisão é feita, de acordo com o número de condições que devem ser testadas para que se decida qual o caminho a ser seguido. Segundo esta classificação, têm-se, 3 tipos de estruturas de decisão:

• Estrutura de Decisão Simples (Se ... então)
• Estrutura de Decisão Composta (Se ... então ... senão)
• Estrutura de Decisão Múltipla do Tipo Escolha (Escolha ... Caso ... outrocaso)

Nestes algoritmos, as situações são resolvidas através de passos cuja execução é subordinada a uma condição. Assim, o algoritmo conterá passos que são executados somente se determinadas condições forem observadas.

Não se preocupe com os código apresentados no seguinte vídeo, as estruturas SE... Então ... Senão serão abordadas nas aulas seguintes, atente-se aos conceitos.

SE condição ENTÃO

comando_composto

FIMSE

Exemplo:

Se X>10 entao

cont:= cont+1
soma := cont+ x
Escreva (x, " é maior que 10")

Fimse

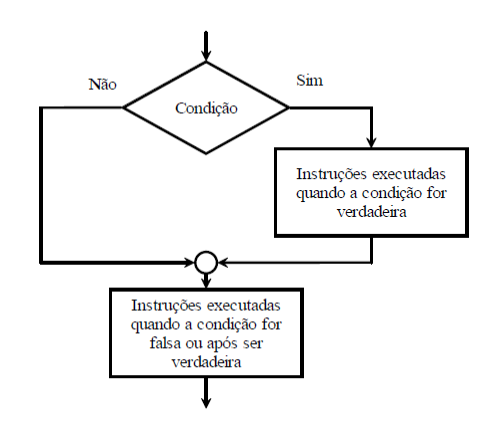

A semântica desta construção é a seguinte: a condição é avaliada:

Se o resultado for verdadeiro, então o comando_único ou o conjunto de comandos, (comando_composto), delimitados pelas palavras reservadas, (início e fimse), serão executados. Ao término de sua execução, o fluxo do algoritmo prossegue pela instrução seguinte à construção, ou seja, o primeiro comando após a palavra-reservada Fimse.

Observe e execute no VisuAlg estes dois exemplos de algoritmos para a estrutura de decisão SE:

Exemplo 1:

algoritmo "estrutura_de_decisão_simples"

var

X : inteiro

inicio

Escreva ("Digite um valor" )
Leia (X)
Se X>10 entao

Escreva (x, " é maior que 10")

Fimse

Fimalgoritmo

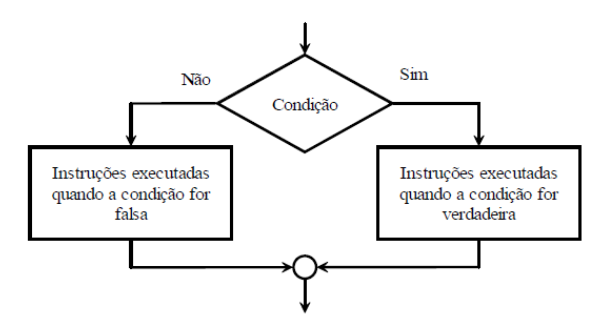

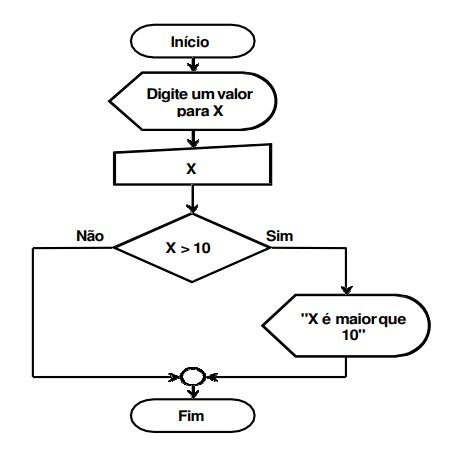

Observe que o comando Escreva (x, " é maior que 10"), só será executado, somente, se o valor digitado pelo usuário for um valor maior do que 10, como explicitado pela condição SE, como no seguinte fluxograma:

Exemplo 2:

algoritmo "estrutura_de_decisão_simples"

var

X,cont,soma : inteiro

inicio

Escreval ("Digite um valor" )
Leia (X)
Se X>10 entao

cont:= cont+1
soma := cont+ x
Escreval (x, " é maior que 10")

Fimse
escreval ("o valor de soma é:", soma)
escreval ("o valor de cont é: ",cont)

Fimalgoritmo

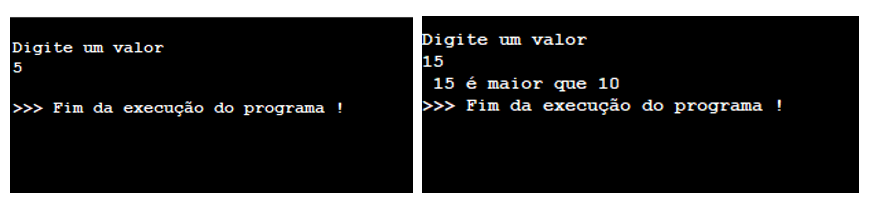

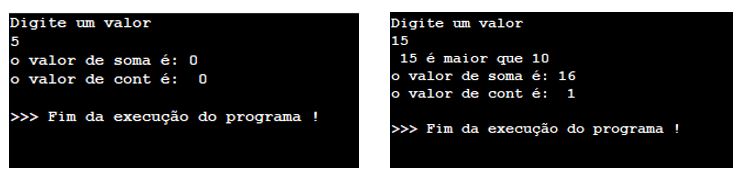

Observe que como os valores de soma e cont são atribuídos dentro do comando SE, (entre o Se e o Fimse), os valores de cont e soma só passarão a ter um valor diferente de zero caso o usuário digite um valor maior que 10 para a variável x.

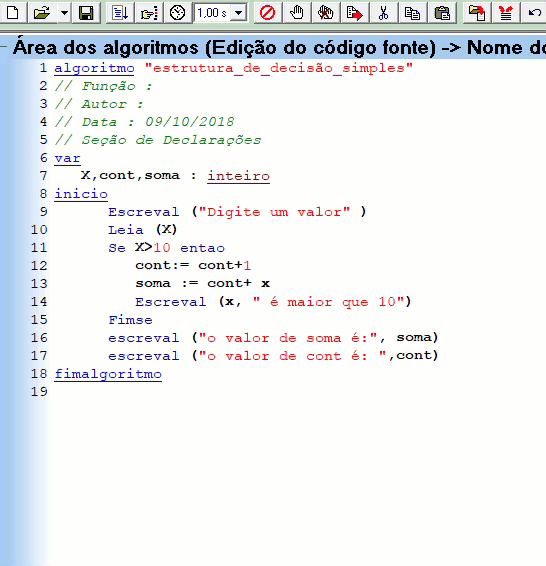

Observe no seguinte Gif, que quando o usuário digita um valor menor do que 10, após a avaliação 5>10 retornar falso, o VisuAlg pula para o primeiro comando após o fimse.

No seguinte video é apresentado o comando Se ... então ... fimse, utilizando os operadores relacionais.

SE condição ENTAO

Comando_unico_ou_composto1

SENAO

Comando_unico_ou_composto2

Fimse

Exemplo:

Se X>10 entao

Escreval (x, " é maior que 10")

senao

Escreval (x, " é menor que 10")

Fimse

A semântica desta construção é a seguinte: a condição é avaliada: Se o resultado for verdadeiro, então, o Comando_unico_ou_composto1 serão executados. Ao término de sua execução, o fluxo do algoritmo prossegue pela instrução seguinte à construção, ou seja, o primeiro comando após o Comando_unico_ou_composto2 ou a palavra-reservada Fimse.

Nos casos em que a condição é avaliada como falsa, o Comando_unico_ou_composto2 serão executados. Ao término de sua execução o fluxo do algoritmo prossegue pela instrução seguinte à construção, ou seja, o primeiro comando após Comando_unico_ou_composto2 ou a palavra-reservada Fimse.

Observe, e execute no VisuAlg o exemplo de algoritmo que lê um número e escreve, se o mesmo é ou não maior que 10:

algoritmo "estrutura_de_decisão_composta"
var

X : inteiro

inicio

Escreval ("Digite um valor" )
Leia (X)
Se X>10 entao

Escreval (x, " é maior que 10")
Escreval ("outro comando 1")

senao

Escreval (x, " é menor que 10")
Escreval ("outro comando 2")

Fimse

fimalgoritmo

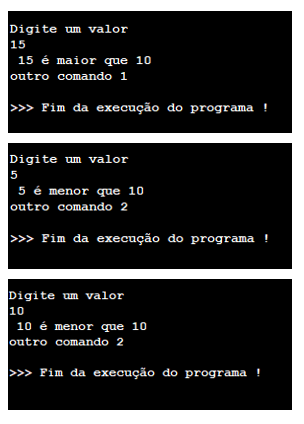

Observe, que ao atribuir 10 para a variável X, o algoritmo executará o senão, pois como 10 não é maior do que 10, ele cai na segunda opção que seria o senão.

Observe também, que para este caso, temos duas saídas possíveis, determinadas pelo valor lógico de verdadeiro ou falso para a condição X>10. Portanto o Se ... Então ... Senão é utilizado para saídas binárias, ou seja, quando existem apenas duas saídas possíveis para aquela condição.

Para acrescentar mais uma condição como por exemplo X=10, devemos acrescentar outro comando SE, como no seguinte exemplo:

algoritmo "estrutura_de_decisão_composta_Concatenado"

var

X : inteiro

inicio

Escreval ("Digite um valor" )
Leia (X)
Se X=10 entao

Escreval ("O valor digitado é igual a 10")

Fimse
Se X>10 entao

Escreval (x, " é maior que 10")

Fimse
Se X<10 entao

Escreval (x, " é menor que 10")

Fimse

Fimalgoritmo

Observe que neste caso cobrimos todas as saídas possíveis do algoritmo, X ser maior, menor ou igual ao número digitado pelo usuário.

Nos algoritmos, a correta formulação de condições, isto é, expressões lógicas, é de fundamental importância, visto que as estruturas de seleção são baseadas nelas. As diversas formulações das condições podem levar a algoritmos distintos.

Os algoritmos podem ser baseados em estruturas concatenadas uma em sequência a outra ou em estruturas aninhadas uma dentro da outra, de acordo com a formulação da condição.

A forma como foi escrito este último exemplo é o de estrutura concatenada, temos um se para cada condição. As estruturas concatenadas tem a vantagem de tornar o algoritmo mais legível, facilitando a correção do mesmo em caso de erros.

Agora observe e execute no VisuAlg um algoritmo com estrutura aninhada:

Algoritmo "EstruturaCondicional_Aninhado"
Var

N1, N2 : inteiro
MEDIA : real

inicio

escreval ("Entre com a primeira nota:")
leia (N1)
escreval ("Entre com a segunda nota:")
leia (N2)
MEDIA := (N1 + N2) / 2
se (media >= 7) entao

escreval ("Aprovado")

senao

se (media >= 5) entao

escreval ("Recuperação")

senao

escreval ("Reprovado")

fimse

fimse
escreva ("Sua média é ", MEDIA)

fimalgoritmo

Observe que neste algoritmo temos um SE dentro de um SENAO, a este tipo de estrutura chamamos de estrutura aninhada, pois temos um SE dentro do outro.

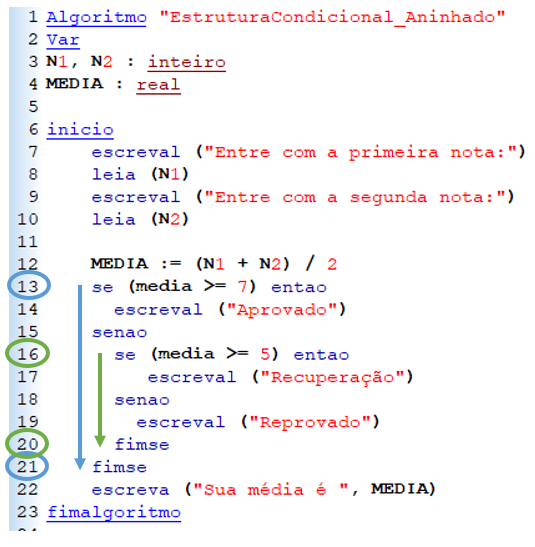

Note que o primeiro SE inicia na linha 13 e finaliza no fimse da linha 21, o segundo SE está aninhado com o senão do primeiro SE, (só será executado dentro de senão), ele se inicia na linha 16 e finaliza na linha 20.

As estruturas aninhadas ou encadeadas têm a vantagem de tornar o algoritmo mais rápido, pois são efetuados menos testes e menos comparações, o que resulta num menor número de passos para chegar ao final do mesmo.

Normalmente se usa estruturas concatenadas nos algoritmos, devido à facilidade de entendimento das mesmas, e estruturas aninhadas ou encadeadas, somente nos casos em que seu uso é fundamental.

Lembrando que existem várias formas algorítmicas de se resolver um problema, não existe uma resposta única correta.

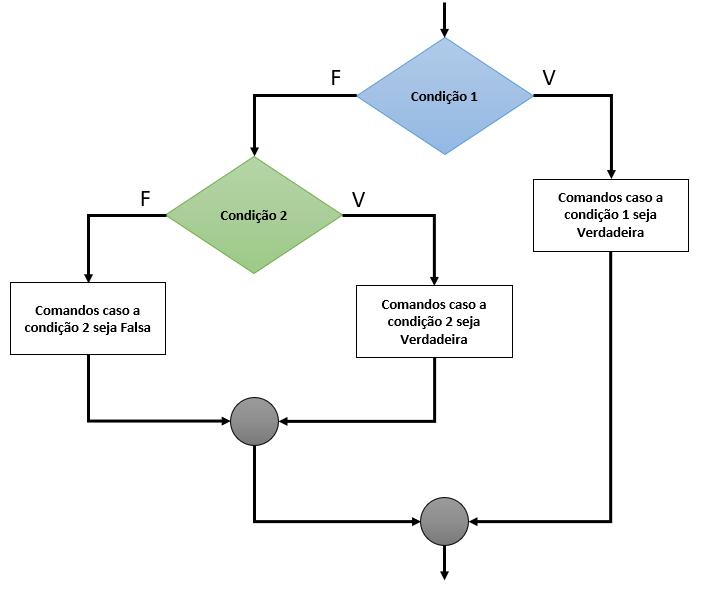

Observe um fluxograma de uma estrurura aninhada ou encadeada:

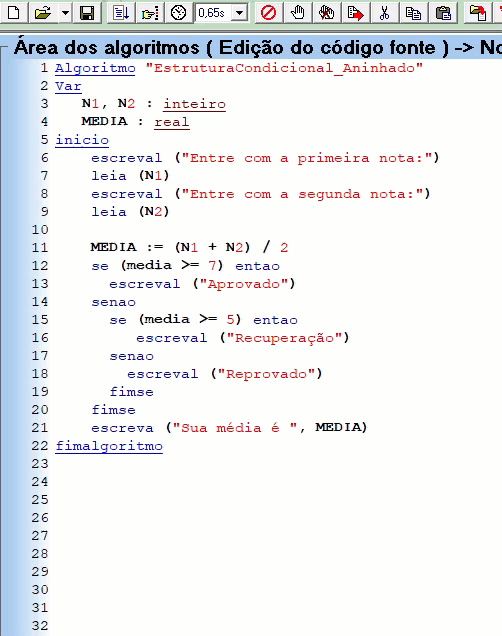

Observe no seguinte GIF, a mudança do fluxo de execução do algoritmo dependendo do valor da variavel média, experimente com outros valores de média, caso deseje, aumente o tempo de execução de cada linha ao lado do botão de relógio para observar melhor.

Observe no GIF, a mudança do fluxo de execução do algoritmo dependendo do valor da variavel média, experimente com outros valores de média, caso deseje, aumente o tempo de execução de cada linha ao lado do botão de relógio para observar melhor.

Além do próximo vídeo, volte e assista ao primeiro vídeo deste módulo.
